Relief hypsométrique : région de Man

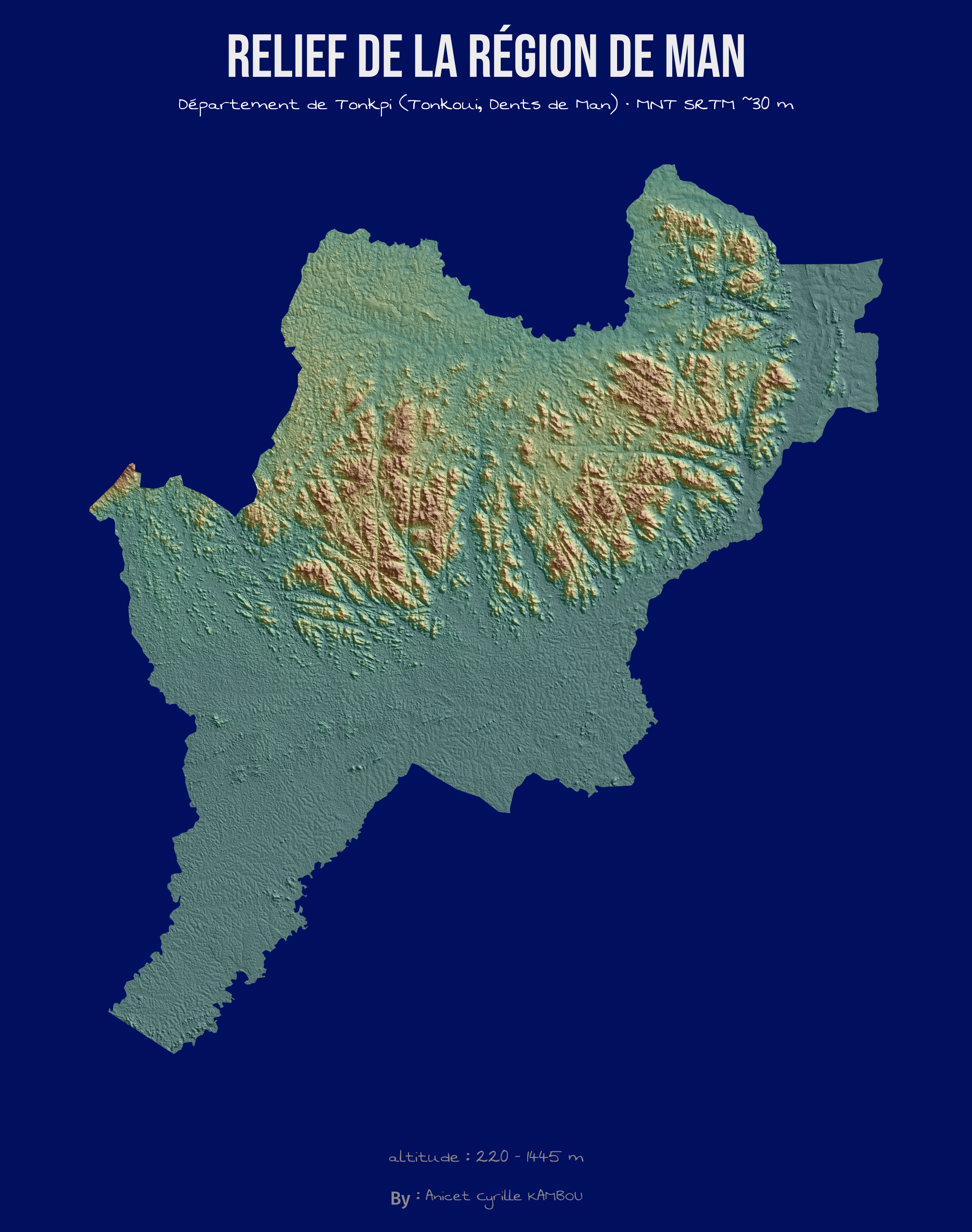

MNT SRTM teinté par altitude + ombrage exagéré (z_factor) sur fond marine, détouré à la forme du département de Tonkpi (Tonkoui, Dents de Man).

Le relief du département de Tonkpi (massif du Tonkoui, Dents de Man), le point culminant de Côte d’Ivoire, à partir d’un MNT SRTM ~30 m téléchargé et traité entièrement avec cartograpy — aucun appel direct à rasterio ou numpy.nan pour le détourage.

Le relief est accentué par une exagération verticale du hillshade (z_factor=3) combinée à un soleil rasant (altitude=30°) : les pentes ressortent nettement plus qu’avec un ombrage « réaliste ». La palette hypsométrique (turquoise → vert → or → orange) est resserrée sur le 25ᵉ centile des altitudes pour concentrer les couleurs chaudes sur les hauteurs plutôt que sur les fonds de vallée.

Techniques utilisées :

import numpy as np
from pathlib import Path
import cartograpy as cp
from cartograpy.data import Bound, DEM
from cartograpy.processing import RasterTools

font_title = cp.google_font("Bebas Neue")
font_text = cp.google_font("Swanky and Moo Moo")
font_bold = cp.google_font("Fira Sans", weight="medium")

# --- 1. Emprise : « région de Man » = département de Tonkpi ---------------
bound = Bound()
zone = bound.get_admin("CIV", adm=2).set_crs("EPSG:4326")
zone = zone[zone["shapeName"] == "Tonkpi"]            # variante : adm=1 + "Montagnes"
w, s, e, n = zone.total_bounds
bbox = (w - 0.03, s - 0.03, e + 0.03, n + 0.03)

# --- 2. MNT SRTM ~30 m ---------------------------------------------------
tif = str(DEM(work_dir="_dem_cache").download(bbox, out_tif="_dem_cache/tonkpi_srtm.tif"))

# --- 3. Détourage à la forme de la zone : le reste -> NoData (RasterTools) --
rt = RasterTools(tif).mask_raster(zone, invert=False)
elev = rt.data[0].astype("float32")
nodata = rt.profile.get("nodata")
if nodata is not None:
    elev[elev == nodata] = np.nan
left, bottom, right, top = rt.get_raster_info()["bounds"]
extent = [left, right, bottom, top]

# --- 4. Ombrage du relief (lumière rasante nord-ouest) -----------------
#     z_factor = exagération verticale ; altitude basse = ombres longues
hs = DEM.hillshade(tif, azimuth=315, altitude=30, z_factor=3)
hs[np.isnan(elev)] = np.nan

# --- 5. Palette hypsométrique (turquoise bas -> vert -> or -> orange) --
relief = cp.to_cmap([
    "#1f6f6b", "#2f9e79", "#7cbf6a", "#c6cf5c", "#e7c452", "#df9a44", "#bd6c2f",
], cmap_type="continuous")
#     borne basse remontée au 25e centile : concentre les couleurs sur les hauteurs
lo, hi = np.nanpercentile(elev, [25, 99])

# --- 6. Carte cartograpy : fond marine, sans axes -----------------------
m = cp.Map(figsize=(8, 9), dpi=300, basemap=False, title="", verbose=False)
m.set_background_color("#010F5F")
m.add_raster(raster_array=elev, extent=extent, cmap=relief,
             vmin=lo, vmax=hi, alpha=1.0, show_colorbar=False)
m.add_raster(raster_array=hs, extent=extent, cmap="gray",
             vmin=0, vmax=255, alpha=0.6, show_colorbar=False)
m.set_extent(extent)
m.hide_gridline()

# --- 7. Habillage typographique -------------------------------------
m.add_custom_text("RELIEF DE LA RÉGION DE MAN", (0.5, 0.95), to="fig",
                  color="#ececec", fontsize=30, font=font_title, ha="center", va="top")
m.add_custom_text("Département de Tonkpi (Tonkoui, Dents de Man) · MNT SRTM ~30 m",
                  (0.5, 0.90), to="fig", color="#ffffff", fontsize=11, font=font_text,
                  ha="center", va="top")
m.add_custom_text(f"altitude : {np.nanmin(elev):.0f} - {np.nanmax(elev):.0f} m",
                  (0.5, 0.08), to="fig", color="#8a8a8a", fontsize=10, font=font_text,
                  ha="center", va="center")
m.add_custom_text("<By> : Anicet Cyrille KAMBOU", (0.5, 0.05), to="fig",
                  color="#ffffff", fontsize=9, font=font_text, ha="center", va="center",
                  highlight_textprops=[{"font": font_bold}])

Path("output_galerie").mkdir(exist_ok=True)
m.save("output_galerie/relief_region_man_tonkpi.png", dpi=300, facecolor="#000000")
m.show()
